道路照明方案設計為雙向四車道帶兩側綠化帶和人行道路，所有路燈安裝均屬新裝道路路燈，為確保城市道路照明給各種車輛的駕駛?cè)藛T以及行人創造良好的視覺環境, 達到保障交通安全，提高交通運輸效率，方便人民生活，滿足治安防范需求和美化城市環境的目的，該道路照明方案按照國家標準設計和實施。
一、根據道路照明設計國家標準及說明
1、本設計方案依據的設計標準為《CJJ 45-2006城市道路照明設計標準》。
2、道路照明標準值要求：
由于園區的道路中的車行道為雙向4車道，應按照主干道的照度標準進行設計。下表為CJJ45標準中對于主干道機動車交通道路照明標準值。

注：1、表中所列的平均照度僅適用于瀝青路面。若系水泥混凝土路面，其平均照度值相應降低約30%。
2、表中各項數值僅適用于干燥路面。
3、表中對每一級道路的平均亮度和平均照度給出了兩檔標準值，“/”的左側為低檔值，右側為高檔值。
4、迎賓路、通向大型公共建筑的主要道路、位于市中心和商業中心的道路，執行Ⅰ級照明。
二、道路照明布燈方案說明
根據園區道路設計寬度約12米，設計為雙向4車道，帶兩側人行道，路燈桿樣式推薦采用雙臂路燈桿，上裝2*120W LED路燈，燈桿安裝為道路兩側安裝，路燈安裝間距為25米一盞；
1、燈桿高度的選擇
燈桿高度為8米滿足規范標準H≥0.5 Weff，燈桿款式規格參數如燈桿選型項
2、路燈燈具的選擇
路燈燈具選擇高光效環保節能的大功率led路燈，功率120W，推薦款式及規格參數如燈具規格選型項 3、園區道路照明設計照度模擬

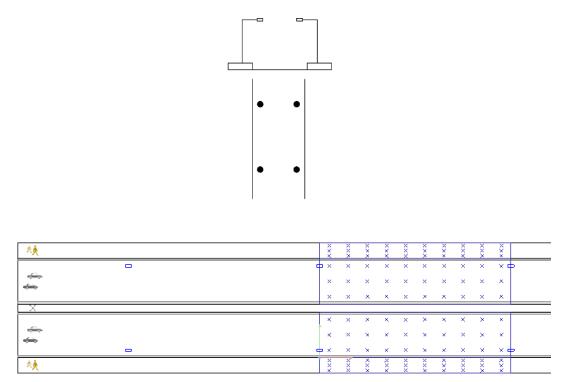

(1) 園區道路路燈布燈平面圖

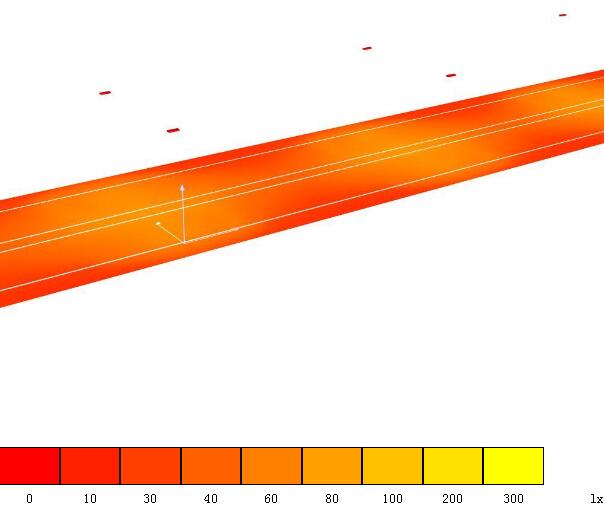

(2)專業道路設計軟件DIAlux模擬3D圖效果圖\偽色圖

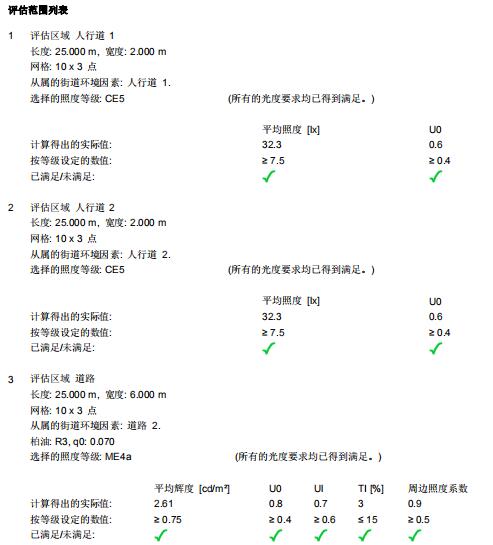

(3) 道路照明模擬測光結果：



詳細道路照明布燈方案下載：
工業園區道路照明方案設計.pdf↓↓↓
